RGB Led Yakma

Arduino uygulamalarına devam ediyoruz. Çoğunuzun merak ettiği RGB Led arduino uygulaması ile devam ediyoruz.

RGB led yakma uygulaması yapacağız. Daha önce LED uygulamaları yapmıştık. Bakınız:

  1. Tek LED Yakma
  2. İki LED Yakma
  3. Buton ile LED Yakıp Söndürme

Şimdi bir adet RGB LED yakacağız. Bunun için gerekli olan devre bağlantılarını ve arduino kodlamasını inceleyelim.

Gerekli Malzemeler:

  1. Arduino Uno Kartı
  2. BreadBoard
  3. RGB Led (1 adet)
  4. 220Ω Direnç (1 adet)
  5. Jumper Kablolar

AÇIKLAMA

RGB ledi elimizde tuttuğumuzda uzun bacağı Anot (-), diğer bacakları
soldan başlayarak sırası ile Red (Kırmızı), Green (Yeşil), Blue (Mavi) renklerine ait bacaklardır. RGB led ile çalışırken bu sıralamaya dikkat ederek çalışmamız gerekiyor. RGB led ile ana renklerin karışımından ara renkleri elde edebiliriz. Yazacağımız kod ile bu işlemi yapabiliriz.

RGB Led’i, BreadBorda takıyoruz. Arduino kartımızın GND ucundan aldığımız çıkışı RGB Led’in Anot (-) bacağına (uzun bacak), Arduino Uno kartımızın 9 numaralı dijital pininden aldığımız çıkışı RGB Led’in birinci (Red) ucuna takıyoruz. 10 numaralı pininden aldığımız çıkışı RGB Led’in üçüncü (Green) ucuna takıyoruz. 11 numaralı pininden aldığımız çıkışı RGB Led’in dördüncü (Blue) ucuna takıyoruz. Hepsi bu kadar!

İŞLEVİ

RGB Led ile değişik renklerde ışık verir.

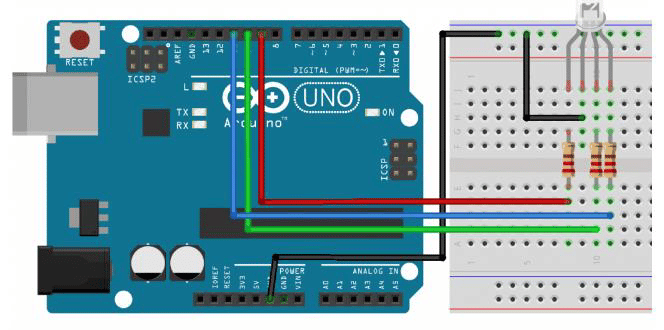

DEVRE ŞEMASI

RGB Led Yakma devre şeması
RGB Led Yakma

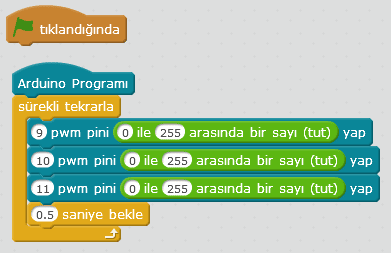

mBlock Kodları

RGB Led mBlock kodları
RGB Led Yakma mBlock Kodları

Arduino ile RGB LED yakma uygulamasını döküman (PDF) olarak indirin:

indir
233 KB
